1. Omgivningstemperatur: Den omgivande lufttemperaturen överstiger inte 40 ° C och faller inte under -5 ° C, och dess medeltemperatur överstiger inte 35 ° C inom 24 timmar.
2. Omgivningsfuktighet: Luften är ren och dess relativa fuktighet överstiger inte 50% vid temperaturen 40 ℃, och en högre relativ fuktighet är tillåten vid lägre temperaturer. Till exempel 90% vid 20 ° C och upp till under korta perioder vid 25 ° C; Måttlig kondens kan emellertid ske ibland på grund av temperaturförändringar.
3. Ett temperaturområde mellan -25 ° C och 55 ° C är lämpligt för transport- och lagringsprocesser, upp till 70 ° C under korta perioder (≤ 24 timmar).
4. Höjd som inte överstiger 2000 meter.
5. Jordbävningsintensiteten överstiger inte 8 grader.
6. Miljöföroreningsnivå: Nivå 3.
7. När användningsvillkoren inte är till ovanstående arbetsförhållanden kommer användaren att föreslå för tillverkaren och förhandla om en lösning.
Elektriska parametrar
| Nominell spänning v | Huvudkrets | AC400V 、 AC690V |
| Hjälpkrets | AC220V 、 AC400V 、 DC110V 、 DC220V |
| Klassad isoleringsspänning v | Huvudkrets | AC690V 、 AC1000V |
| Klassad impuls tål spänning (1,2/50μs) kv | Huvudkonvergerande samling | 8kV |
| Matarkrets | 6kV |
| Klassad ström (IPX3)*a | Huvudstång | 1000A 、 1250A 、 1600A 、 2000A 、 2500A 、 3150A 、 3600A 、 4000A 、 5000A 、 6300A* |
| Vertikal | 1000A (låstyp), 1500A (Lådtyp Kapacitet Ökande typ) ≤2000 (plug-in mccb) |
| Klassad kort tid Tål Aktuell KA/1 sekund | Huvudstång | 50、80、100 |
| Vertikal | 50、80、90 |
| Klassad topp tål nuvarande KA/0,1 sekund | Huvudstång | 105、176、220 |
| Vertikal | 105、176、198 |

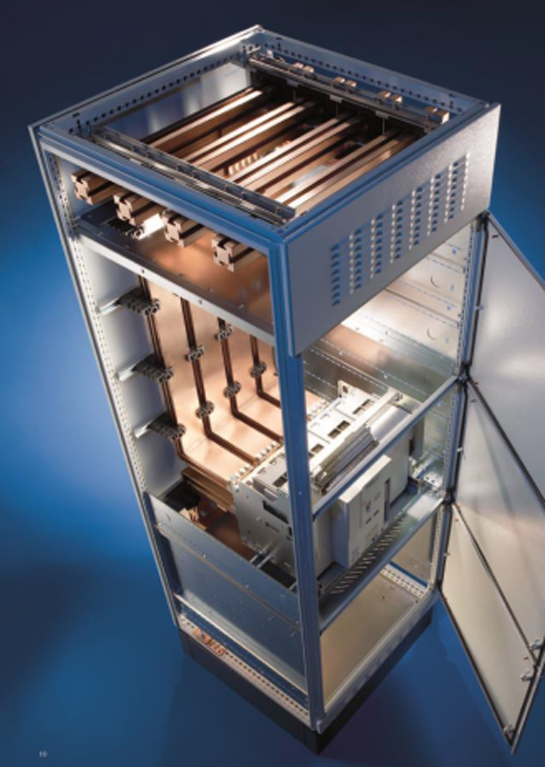

Strukturell egenskap
Skyddsskydd:
1.. SwitchGear -höljesskyddsnivå: Standardhöljet är IP54 och IP31, IP33, IP4X kan väljas efter behov,
IP41, IP43, IP5X, IP54.
2. Vid val av en högre skyddsnivå är det nödvändigt att överväga kapacitetsminskningen av switcharen på grund av minskad värmeavledning.
3. Skyddsskyddet för lådan är att kraven på produktval när lådan är ansluten, testad och i huvudomkopplarens stängning eller öppningsposition. När lådan är i det borttagna läget är skyddsnivån mellan facket och de farliga levande delarna
Ipxxb.
4. Uppdelningen av facken i växelskåpet uppfyller kraven i IEC 439-1, 3 eller 4, och skyddsklassen mellan facken uppfyller kraven i IP2X.
Klassificering av skåp:
Enligt användningen av växelskåpet kan monteras i en mängd skåpstrukturer och funktionell enhetsramstruktur kan delas upp i följande skåpstyper:

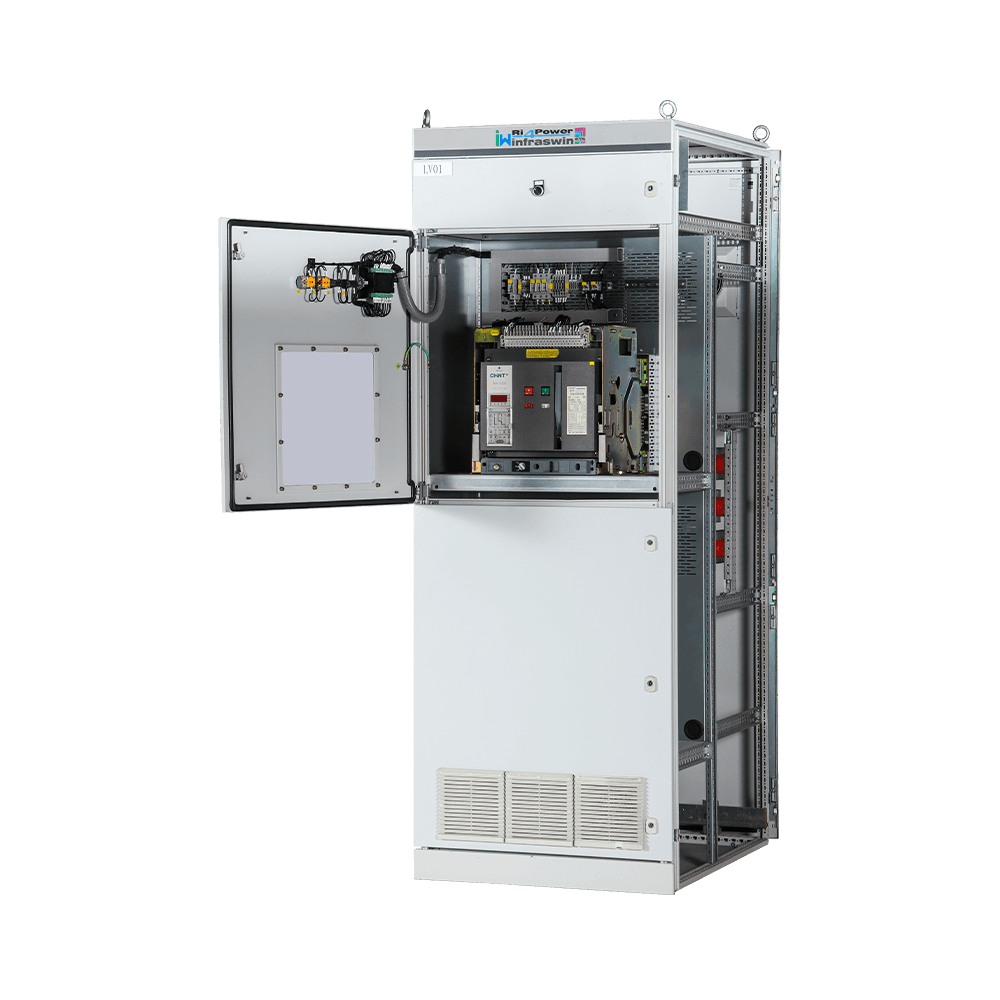

1. PC-skåp: Huvudsakligen installerat med ramtypsbrytare eller knivfyllda switchar med stor kapacitet, som vanligtvis används för inkommande switchgear och högströmskåp. (Figur 2) Beroende på växlingskapacitet och storlekskrav kan PC -skåp ha olika bredder. Olika typer av brytare av ramtyp eller knivfuserade omkopplare kan installeras i PC-skåpet, och 1 till 3 uppsättningar av ramtypsbrytare kan installeras efter behov. När två rambrytare är installerade används vanligtvis ett vänster-höger arrangemang. Vänster-höger arrangemang, skåpets bredd ökas jämfört med det övre och nedre arrangemanget, men jämfört med det övre och nedre arrangemanget är värmeavledningsförhållandena bättre, och det är bättre än det övre och nedre arrangemanget i fallet med lång- Term fullastad drift. Horisontellt skåp i skåpet, när den nominella strömmen ≥ 4000A, måste skåpskåpet öka överföringskåpet på 400 mm breda för att överföra för att samla in samlingen. Horisontellt skåpstopparrangemang, när den nominella strömmen> 3200A, måste skåpet öka det 300 mm ~ 400 mm breda överföringsskåpet.
2. MCC-skåp: Huvudsakligen installerat med gjutna fallströmbrytare, kontaktorer, termiska reläer eller småkapacitetsknivmonterade switchar, vanligtvis används i motorstyrningscentra eller små strömfördelningscentra. Det finns två typer av uttag: skåpets sidoutlopp och skåpets bakre uttag.
3. Blandade PC- och MCC -skåp: Switchgear är delvis för PC -kretsar och delvis för MCC -kretsar. Att använda en blandad struktur förbättrar installationseffektiviteten för skåpkomponenterna och minskar antalet switchgear. I allmänhet rekommenderas det att separera PC och MCC och hitta rambrytare och lådenheter i olika skåp för att underlätta användningen och underhåll; Under särskilda omständigheter är det emellertid tillåtet att blanda PC och MCC. Vid blandad installation ska datorn placeras i den övre delen av skåpet, lådan ska ordnas i den nedre delen, och det bör finnas ett utrymme på 8E mellan datorn och lådan för överföring av vertikal CALBARS. För mer information, se det primära programmet.
4. Reaktivt kraftkompensationsskåp: Huvudsakligen installera lågspänningseffektkondensatorer och motsvarande styrkrets, som används för lågspänningsreaktiv effektkompensation för systemet. Beroende på den utrustning som används är automatiska reaktiva kraftkompensationsskåp utformade för att kompensera för den reaktiva kraften i nätet med ungefärliga sinusformade vågformer och den reaktiva kraften som levereras av likriktare och utrustade med filtreringskretsar.
Installationsinstruktioner För att säkerställa optimala installationsförfaranden och kvalitet bör specialutbildad eller specialiserad personal vara ansvarig för vägledning och övervakning på platsen och utföra motsvarande arbete enligt dessa instruktioner.
1. Allmänna krav för installationsplatsen:
Innan du installerar switchgear måste de civila arbetena i distributionsrummet slutföras och accepteras och vara utrustade med en strömförsörjning och ventilation för belysning och installation. Distributionsrummet ska vara torrt, rent, luftkonditionerat, med en låsbar dörr och med hål genom väggarna och kabelgravarna tillverkade i förväg. Fördelningsrumets takhöjd bör inte vara mindre än 3000 mm över marken, och förhållandena för alla distributionsrum måste se till att de uppfyller de föreskrivna miljöförhållandena för normal användning av inomhusomkopplaren.
2. Plan för distributionsrum:
För växelskåpet, när sidkabeluttaget används, utförs all installation, idrifttagning och underhåll på framsidan, och det kan installeras mot väggen för att spara golvutrymme; När det bakre kabeluttaget används, eftersom installationen och underhållet av kabeln måste utföras på baksidan av skåpet, är skåpet utformat för att installeras bort från väggen. Generellt sett i allmänhet, om golvplatsen i distributionsrummet tillåter, är det bättre att designa utformningen av distributionsrummet med switcharen som inte installeras mot väggen, så att den lämpliga kanalen kan lämnas mellan täckplattan på Växla till partitionsväggen såväl som mellan de två sidorna av omkopplaren till partitionsväggen så att det är lättare för installation, underhåll och brandbekämpning.
Beställningsinformation
När omkopplaren beställs bör användaren ange följande information:
Primär linjeschema och enstaka systemdiagram, data om systemets syfte, nominell spänning, nominell ström, betygsatt kortslutningsström osv.;
Arrangemangsdiagram över switchgear och planlayout för distributionsrummet;
Specifikationer för inkommande och utgående kablar;
Detaljerade modeller, mängder och specifikationer för alla typer av elektrisk utrustning som ska monteras i varje switchar skåp, namn, modeller och mängder andra tillbehör och lista över utrustning som ska utfärdas;
Sekundär kretsutvecklingsdiagram;
Andra specialkrav som skåpfärg.
Fabriksdokumentation och tillbehör
Tillverkaren ska tillhandahålla följande dokument och tillbehör vid leveransen: 1. Fraktlista
2. Certificate of Conformity and Factory Test Report.
3. Användningsinstruktioner
4. Relevanta elektriska ritningar
5. Huvudkomponenthandböcker
6. Skåpsdörrnyckel, drifthandtag och reservdelar som anges i kontraktet.
Form och monteringsdimensioner
Bas på växelrumsgolvet: När antalet switchgear är litet och vikten är lätt kan det monteras direkt på golvet i omkopplarrummet. Det krävs att golvet vid installationen är mycket platt och har tillräcklig bärande kapacitet. Vid behov kan shims sättas in under omkopplaren under installationsjusteringar.
