Medelspänningsomkopplare

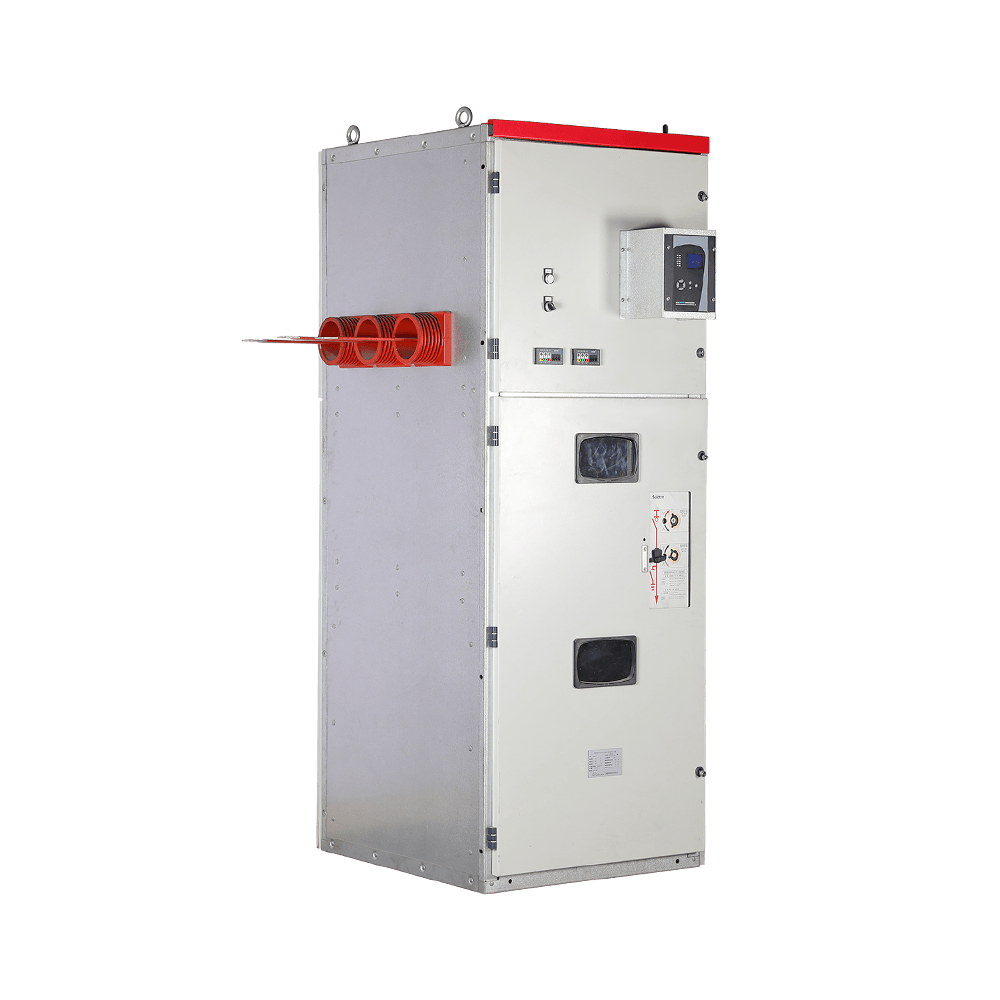

P/V-12 (D) -W550 avtagbar AC-metallupptagning

P/V-12 (D) -W550 avtagbar alternerande strömmetall-upphävd switchgear används för nominell systemspänning 3 ~ 10kV, nominell frekvens 50Hz enkelbuss eller en-buss-segmentsystem, som acceptans och distribution av elektrisk energi och kretsstyrning, skydd och övervakningsfunktioner för inomhusfördelningsutrustning. Varje enhet är konfigurerad med två vakuumbrytare, vilket är lämpligt för scenariot där rymdmiljön är liten.

Kontakta oss

PREV: No previous article NEXT:P/V-12 AC klädd metallupptagen avtagbar switchgear

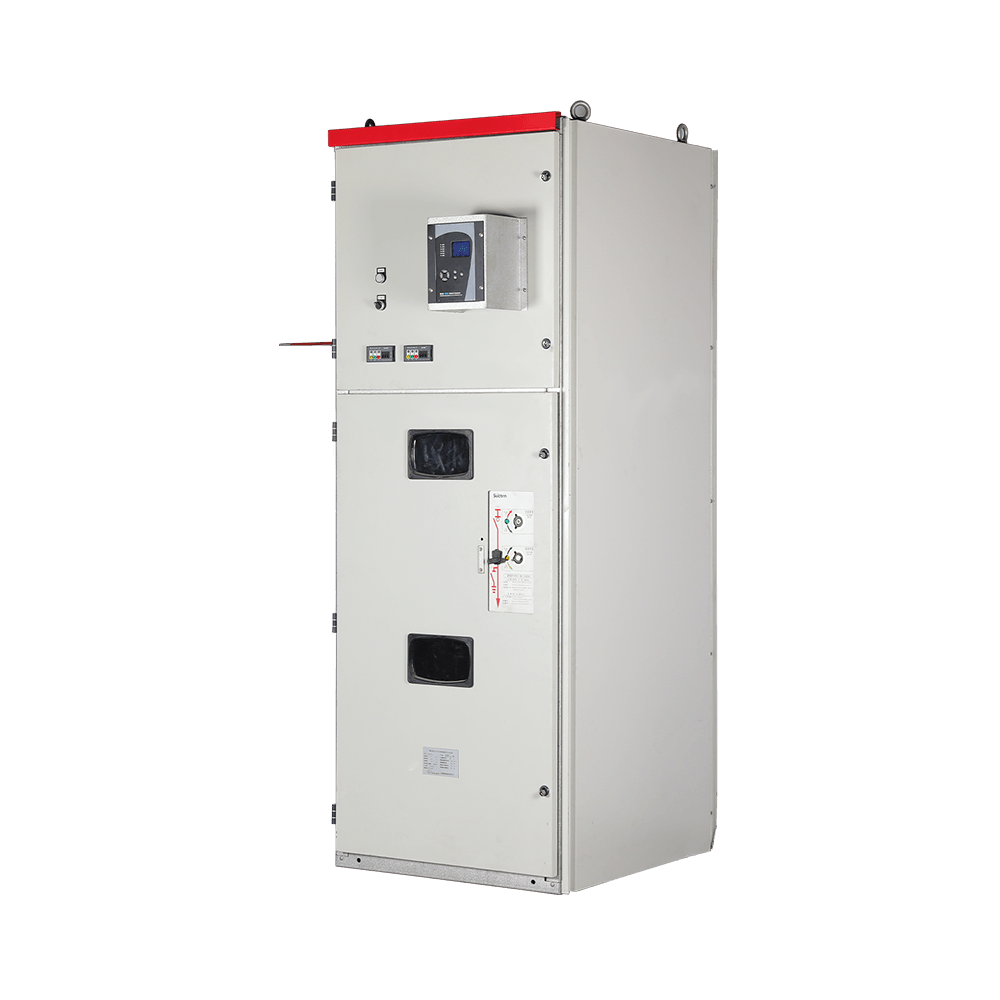

Produktöversikt

Produktdesignstruktur
En.Upper Breaker -fack (nellermal användningskapacitet 630En)

B.Lower Breaker -fack (nellermal användningskapacitet 630a)

C.Upper kabelrum (normal användningskapacitet 630A)

D.Lorska kabelfack (normal användningskapacitet 630A)

E.Main Busbar -fack (normal användningskapacitet ≯3150A)

F.intelligent kontrollrum

G.Pressure Relief Channel

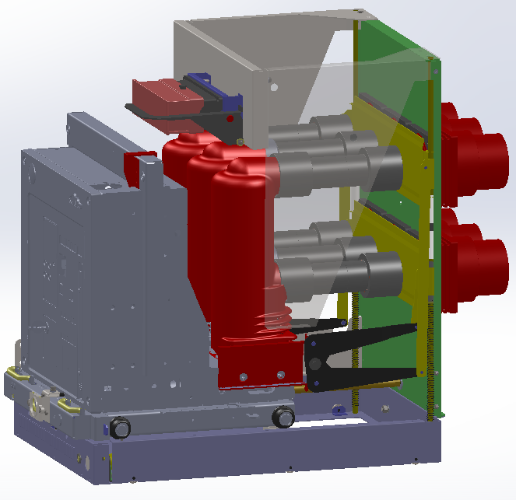

Huvudfunktionella enhetsmoduler
Den huvudsakliga funktionella enhetsmodulen, belägen i de övre och nedre brytningsfacken, är en löstagbar och avtagbar kombinationsmodul som enkelt och bekvämt kan dras ut och tas bort från omkopplaren när omkopplaren ska servas omfattande genom att öppna ytterdörren Switchgear och lossning av några skruvar på framsidan av omkopplaren.

1. Basram för montering av de viktigaste funktionella komponenterna

2. Kretsbrytare, som ligger inom basramskenorna och kan fortfarande flyttas oberoende av sin position dagligen.

3. Klaffdrivmekanism, som följer brytaren från test till arbetsläge.

4. Primär kontaktisoleringslåda (främre halvan)

5. Flapperplatta, som rör sig upp och ner och öppnas när brytaren är i testläget

6. Sekundära styrkretsens dynamiska och statiska kontakter

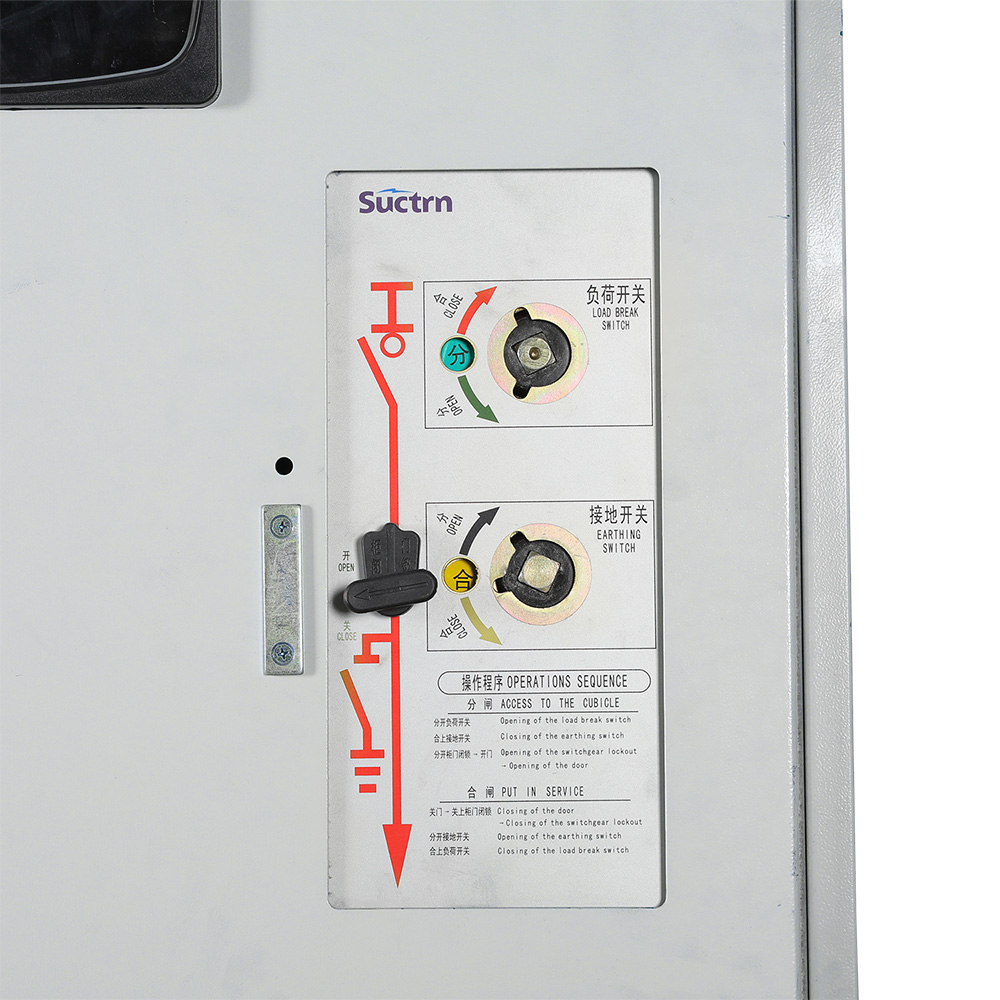

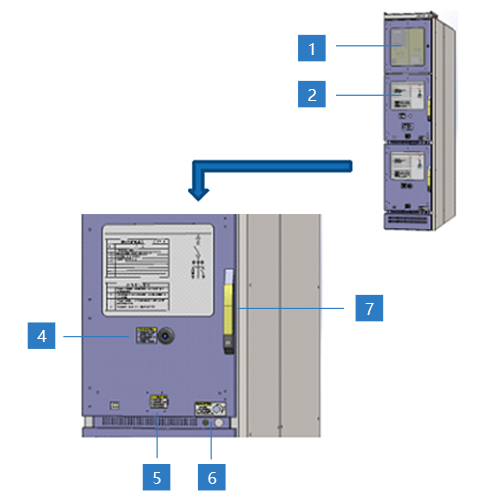

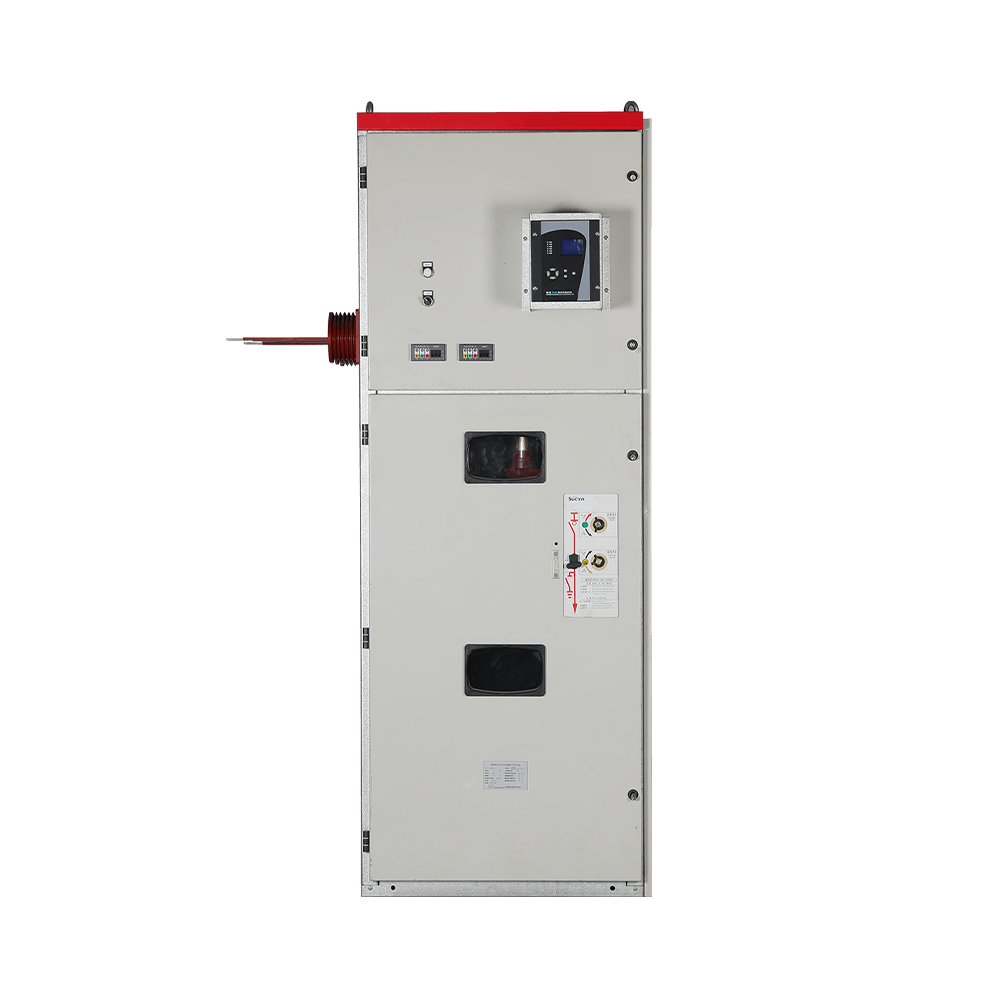

Kontroll och drift
Alla skärmar av switchgear kan ses utan att öppna dörren, sekundära styroperationer kan endast utföras genom att öppna den intelligenta kontrollrumsdörren och primär nödutlösnings- och jordningsomkopplare utförs med dörren stängd.

1. Det sekundära kontrollmätnings- och kontrolldisplayfönstret, om operationen måste öppna dörren

2. SwitchGear Main Technical Index Parameter Namnplatta

3.Main Circuit Breaker Operation Inspection Window, Storm Glass med anti-statisk skärmningsnät

4. Operationsknapp för nödöppning av primärkretsen

5. Circuit Breaker Position (Test → Arbetet) Svänghandtaginsättningsport

6.Insertion Port for Earth Switch Stängning och öppning av driftshandtaget

7. Circuit Breaker fackdörrlås, måste öppna med nyckel

Switchgear tekniska parametrar

Namn		Enhet	Parametrisk
Betygsspänning		kv	12
Nominell frekvens		HZ	50
Nominell isoleringsnivå	Industriell frekvens tål spänning (1 minut)	kv	42
Nominell isoleringsnivå	Blixtnedgång tål spänning (topp)	kv	75
Huvudbanor med rankad ström		A	1250A/3150A
Klassad korttidsaktivitet		ka	31.5
Klassad uthållighetstid på kort tid		S	4
Klassad topp tål ström		ka	80
Skyddsklass	Bytehus		IP41
Skyddsklass	Mellan växelfack		Ip2x

Smain -komponentalternativ (brytare)

P/V-12 (D) -W550 PORTABLE A.C. Metall-upphävda switchgear kan utrustas med två slags brytare: (1) IVB-12/T (2) VD4/P-12, fasavstånd 150 mm, polavstånd 205mm.

(1) IVB-12/T

(2) VD4/P-12, fasavstånd 150 mm, polavstånd 205 mm.

Betygsspänning	kv	12
Nominell ström	A	630 specifikt1250
Klassad industriell frekvens tål spänning (1 minut)	kv	42
Nominell blixtimpuls Tistans spänning (topp)	kv	75
Klassad kortslutning Breaking Current	ka	25 specifikt 31,5
Klassad kort tid tål ström (4 sekunder)	ka	25 specifikt 31,5
Elektrisk livslängd		E2
Mekaniskt liv		10000 (m2)

Huvudkomponentalternativ (Earth Switch)

P/V-12 (D) -W550 avtagbar A.C. Metall-upphävd switchgear med valfri jordomkopplare EK6-12/31.5-150

Betygsspänning	kv	12
Klassad korttidsaktivitet	ka	31.5
Nominell kortslutning	s	4
Klassad kortslutningsström	ka	80
Klassad topp tål ström	ka	80
Klassad industriell frekvens tål spänning (1 minut)	kv	42
Nominell blixtimpuls Tistans spänning (topp)	kv	75
Mekaniskt liv	次	2000

Huvudkomponentalternativ (aktuell transformator)

P/V-12 (D) -W550 avtagbar AC-metall-inbyggd switchgear med valfri strömtransformator LDJ-10-140-1

Klassad primärström （A)	Noggrannhetsklasskombination	Nominell utgång (VA)	Korttids termisk ström (KA/S）	Klassad dynamisk stabilitetsström (KA)
50,75,100,150,200	0,5/10p10	5	63	125
250 300 350,400	0,5/10p10	5	63	125
450 500 550,600	0,5/10p10	5	63	125
650,700,800,1000	0,5/10p10	5	63	125

Primär huvudkretsschema (dubbelbrytare uttag)

Huvudledningssystem	Komponentnamn	Modellspecifikation	Noterara
	Jordbrytare	EK6-12/31.5-150	Fast formulering
	Kabelkontakt	HY5W 囗 -17-45Z	Andra tillgängliga modeller
	Aktuell transformator	LDJ-10-140-1 0,5/10p10	Fast formulering
	Vakuumpaus	IVB-12/T or VD4/P-12	Fast formulering ( 630A)
	Huvudstång	Tym	1250A ~ 3150A
	Vakuumpaus	IVB-12/T or VD4/P-12	Fast formulering (630A)
	Aktuell transformator	LDJ-10-140-1 0,5/10p10	Fast formulering
	Kabelkontakt	HY5W 囗 -17-45Z	Andra tillgängliga modeller
	Jordbrytare	EK6-12/31.5-150	Fast formulering
Använda	Matning (en kabel)
Övergripande dimensioner	550W1650D2400H (Djupdimensioner exklusive dörrar fram och bak)

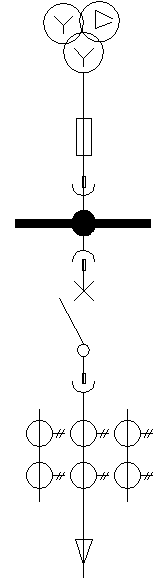

Primär huvudkretsprogram (brytningsmatning och Pt -mätning)

Huvudledningssystem	Komponentnamn	Modellspecifikation	Note

	Spänningstransformator	JDZX10-10AR	Fast formulering
	Säkring	XRNP 囗 -12 0,5A 50KA	Fast formulering

	Huvudstång	Tym	1250A ~ 3150A
	Vakuumpaus	IVB-12/T eller VD4/P-12	Fast formulering (1250A)
	Aktuell transformator	LDJ-10-140-1 0,5/10p10	Fast formulering
	Kabelkontakt	HY5W 囗 -17-45Z	Andra tillgängliga modeller

Använda	Inkommande telegram ＋ pt
Övergripande dimensioner	550W1650D2400H (Djupdimensioner exklusive dörrar fram och bak)

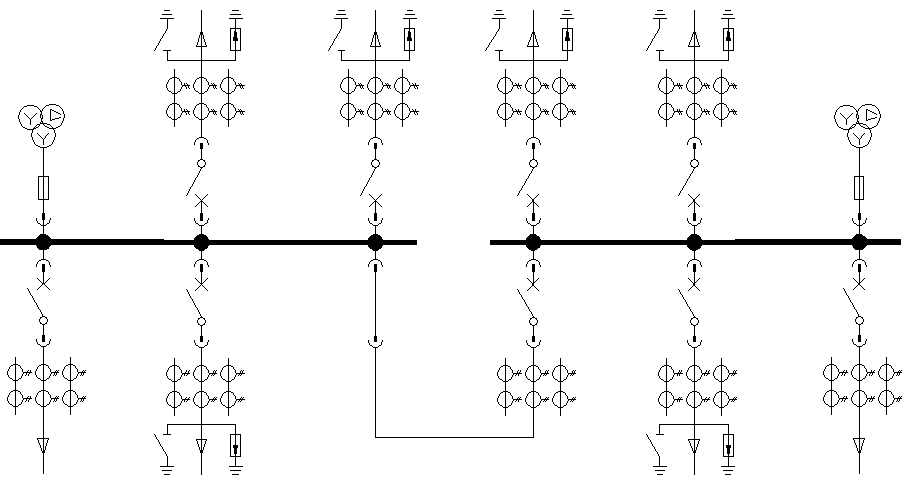

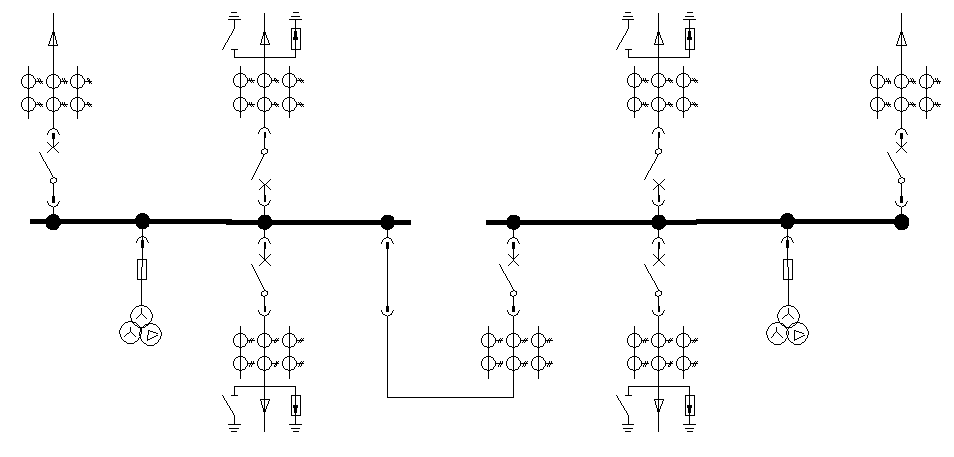

Typiska huvudkretskombinationsschema (≯1250A)

Använda	Pt	Matare	Matare	Matare	Matare	Pt
Huvudanslutningar Wires Group Combination Programs Case
Använda	Inkommande telegram	Matare	Isolerad	Moderförening	Matare	Inkommande telegram
Skåpbredddimensioner	550	550	550	550	550	550

Typiska huvudkretskombinationsschema (≯3150A)

Använda			Matare				Matare
Huvudanslutningar Wires Group Combination Programs Case
Använda	Inkommande telegram	Pt		Matare	Isolerad	Moderförening	Matare	PT	Inkommande telegram
Skåpbredddimensioner	1000	800		550	1000	1000	550	800	1000

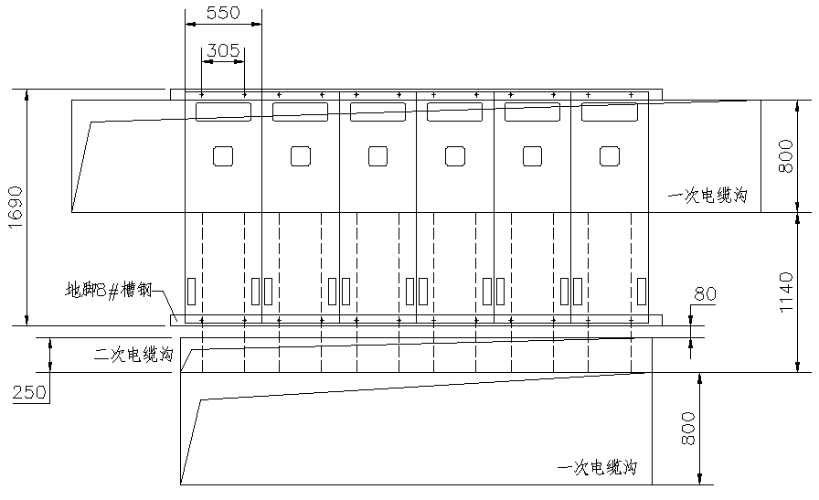

Schematiskt diagram över switchgear -installation

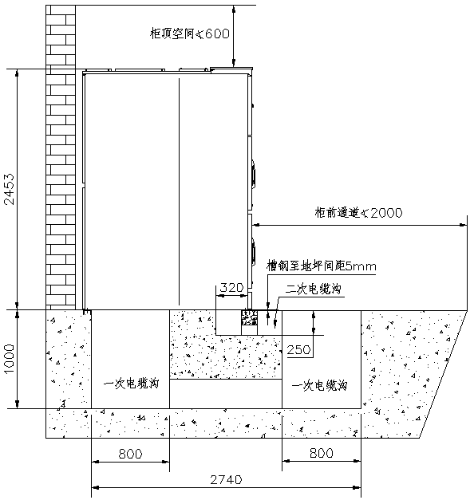

Skärvy av switchgear -installationshöjning:

SwitchGear Installation Layout: 3
