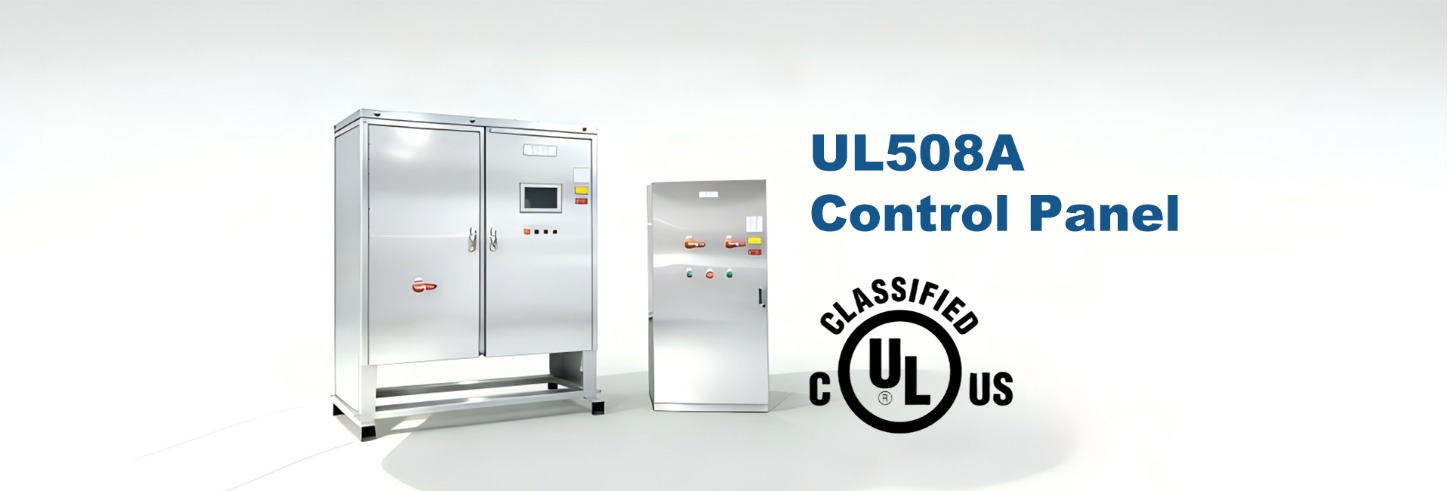

För elingenjörer innebär design av industriella kontrollpaneler (UL508A) och lågspänningsställverk (UL891) en återkommande uppsättning komplexa tekniska och procedurmässiga utmaningar. Efterlevnad är inte bara en kryssruta - det är en integrerad del av säkerhet, tillförlitlighet och marknadstillgång. Shanghai Jisheng Energy Co., Ltd. har genom omfattande projekterfarenhet inom energi- och kraftsektorn utvecklat robusta metoder för att navigera i dessa standarder effektivt. Den här guiden tar upp vanliga smärtpunkter och ger användbara lösningar från verkliga tillämpningar.
A. Vanliga utmaningar och fälttestade lösningar
Kortslutningsströmberäkning (SCCR) Beräkningar
Smärtpunkten : Att fastställa SCCR för en sammansättning, särskilt med komponenter från flera leverantörer, är fortfarande en av de mest felbenägna och tidskrävande aspekterna av UL508A-efterlevnad.
Beprövade lösningar :
- Tillämpa serieklassificeringsmetoden strängt och se till att validerade kombinationsklassificeringar dokumenteras.
- Använd UL-erkända digitala verktyg för att modellera och verifiera beräkningar.
- Som demonstrerats i Shanghai Jisheng Energys projekt kan inkorporering av strömbegränsande enheter (CLD) systematiskt höja enhetens totala SCCR.
- Upprätthåll ett tydligt, granskningsbart spår av alla komponentbetyg och beräkningsantaganden.
Temperaturstegringstest misslyckades
Smärtpunkten t : Utrustning som överskrider temperaturgränserna under nominell belastning är en vanlig orsak till UL891-avvikelse och projektförseningar.
Effektiva strategier :
- Simulera tidigt: Genomför termisk modellering under designfasen för att identifiera hotspots.
- Design för kylning: Optimera layouten för naturlig konvektion; överväg aktiv kylning där det är tillåtet.
- Materialfrågor: Shanghai Jisheng Energys arbete med solcells- och lagringssystem bekräftar att val av komponenter och isolering med överlägsna termiska egenskaper lönar sig vid testning.
- Förtest: Kör interna termiska tester innan den officiella utvärderingen.
Isoleringskoordinering & röjning/krypning
Smärtpunkten : Att navigera i matrisen av krav baserat på spänning, föroreningsgrad och materialgrupp är komplicerat och leder ofta till förbiseende.
Bästa metoder :
- Utveckla och använd projektspecifika checklistor i linje med UL-standarder.
- Referera till UL-vägledningsdokument för gränsfall.
- En viktig läxa från Shanghai Jisheng Energy: Designa alltid för det värsta tänkbara överspänningsscenariot.
- Utför referentgranskningar som enbart fokuserar på isoleringsvägar.
Lednings- och termineringsfel
Smärtpunkten : Felaktig ledningsdimensionering, paketeringsmetoder eller uppsägningar som inte uppfyller kraven är vanliga granskningsresultat som kräver kostsamma omarbetningar.
Implementeringsvägledning :
- Storlek på ledare baserat på den faktiska belastningsströmmen, med tillämpning av alla relevanta reduktionsfaktorer.
- Shanghai Jisheng Energys QC-protokoll kräver strikt efterlevnad av tillverkarens specificerade vridmomentvärden och avslutningsmetoder.
- Skapa ett fysiskt "gyllene prov" av godkända avslutningar för verkstaden.
Brister i dokumentation och märkning
Smärtpunkten : Ofullständiga namnskyltar, saknade bruksanvisningar eller inkonsekvent dokumentation kan stoppa certifieringen.
En systematisk fix :
- Efter Shanghai Jisheng Energys process, initiera etikett- och dokumentationskrav vid kickoff-mötet.
- Använd mallar för att säkerställa konsekvens mellan projekt.
- Implementera en Document Ready for Review (DRR)-port innan du skickar in.
- Kontakta din UL Field Engineer tidigt om eventuella icke-standardiserade märkningsbehov.
B. Fallstudie av industri: Shanghai Infraswin Energys integrerade tillvägagångssätt
I ett nyligen nätanslutet energilagringsprojekt som kräver både UL508A- och UL891-listningar, har Shanghai Jisheng Energys team framgångsrikt effektiviserat efterlevnaden genom:
- Anta en modulär design: Underenheter var förcertifierade, vilket förenklar den slutliga monteringsutvärderingen.
- Utnyttja en digital instrumentpanel: En realtidsspårare för komponentcertifieringar, testrapporter och revisionskontroll.
- Co-engineering med leverantörer: samarbeta med nyckelleverantörer om gränssnittsdesign för att förvalidera efterlevnad.
- Front-Loading Certification: Involvera UL-teamet under den preliminära designgranskningen (PDR) för att anpassa strategin.
C. Optimera ditt efterlevnadsarbetsflöde
Under design:
- Integrera standardgranskningskontrollpunkter i din scen-gate designprocess.
- Välj komponenter från leverantörer som tillhandahåller omfattande UL-certifieringspaket.
- Överväg en modulär arkitektur för att isolera och förenkla certifieringsomfång.
Förtestning:
- Genomför interna "mock audits" och pre-compliance tester.
- Se till att all mätutrustning är kalibrerad med aktuella certifikat.
- Utbilda byggtekniker om "varför" bakom kritiska monteringssteg.
Arbeta med ditt certifieringsorgan:
- Schemalägg en konferens före ansökan för att diskutera nya eller komplexa aspekter.
- Var transparent om tidslinjer och potentiella hinder.
- Som Shanghai Jisheng Energy rekommenderar, behandla UL-ingenjören som en samarbetspartner för att uppnå en säker produkt som uppfyller kraven.
Att navigera i UL508A och UL891 är mer än ett regulatoriskt hinder – det är en disciplin som, när den bemästras, förbättrar produktkvalitet, säkerhet och kundernas förtroende. Erfarenheterna från företag som Shanghai Jisheng Energy Co., Ltd. illustrerar att ett proaktivt, systematiskt och samarbetssätt förvandlar efterlevnad från ett kostnadsställe till en markör för teknisk excellens. Genom att anta dessa praktiska strategier kan elingenjörer leverera överlägsna, certifieringsbara konstruktioner med större förutsägbarhet och effektivitet.
